FotosensoresLimpieza del sensor - Capturando la imagen
El polvo es un problema con todas las cámaras réflex digitales de lente única. Puede ingresar a la cámara cada vez que cambie la lente. Este polvo a menudo llega al filtro de vidrio que cubre el sensor digital.
El sensor está compuesto por millones de elementos sensibles a la luz, cada uno de unos 6 a 8 μm cuadrados. No necesita una gran cantidad de polvo o suciedad para cubrir uno o más de estos elementos o píxeles. Si un píxel está oscurecido, no recibe mucha luz y esa parte de la imagen se grabará en gris. Estas áreas grises son más notables en áreas de tonos claros de la fotografía.
Este problema también afecta a la película, pero en las cámaras de película el polvo se enrolla con cada fotograma. En una cámara digital, el polvo permanece en el filtro de vidrio y afecta cada exposición posterior. Es más fácil retocar imágenes digitales que negativos o impresiones, pero aún puede crear mucho trabajo si toma una gran cantidad de exposiciones.

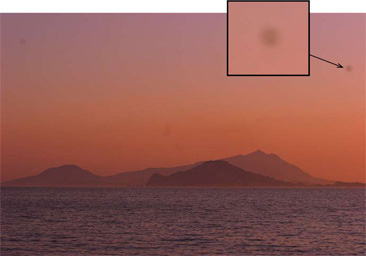

El polvo en el sensor aparece como marcas grises en la imagen digital.
El polvo es un problema menor en las cámaras de película porque se enrolla con cada fotograma.
Reduciendo el problema
Sorprendentemente, la investigación ha demostrado que una de las principales causas del polvo es la propia cámara. Esto explica por qué los fotógrafos que rara vez cambian las lentes aún sufren problemas de polvo.
Hay dos áreas importantes relacionadas con la cámara que generan polvo. Uno es el obturador. Cada vez que se dispara, la fricción entre los componentes puede crear polvo. Las unidades de obturador recientes para cámaras EOS se han diseñado para generar una cantidad mínima de polvo durante su funcionamiento.
Una tapa para el cuerpo hecha de un material plástico diferente ayuda a reducir la cantidad de polvo dentro de la cámara.
El otro problema principal es la tapa de plástico del cuerpo. Cada vez que se coloca o retira, la fricción entre el soporte de metal y la tapa de plástico puede generar polvo. Desde la primera mitad de 2005, la tapa del cuerpo está hecha de un material que produce muy poco polvo por la fricción.
¿Está sucio su sensor?
¿Tiene polvo en el sensor de su cámara digital? ¿Puedes ver pequeñas manchas grises en áreas de tonos claros, como los cielos?
Las marcas serán grises y borrosas porque el polvo no está realmente en contacto con la superficie del sensor. En cambio, el polvo descansa sobre la superficie del filtro de paso bajo que se encuentra en la parte superior del sensor. El espacio entre el sensor y el polvo es suficiente para desenfocar los puntos y permitir que se filtre algo de luz debajo.
Puede verificar si hay polvo fotografiando una pared blanca o una hoja de papel blanco. Use un teleobjetivo o un zoom ajustado a su distancia focal más larga. No enfoque el sujeto: establezca la distancia mínima de enfoque. Seleccione el modo de disparo con prioridad de apertura (Av) en el dial de control de la cámara y configure la apertura más pequeña (f / 22, por ejemplo). Ahora haz una exposición. La velocidad de obturación probablemente será bastante lenta, pero no hay necesidad de un trípode, ya que el movimiento de la cámara no interferirá con la prueba.
La tapa del cuerpo unida a la tapa de la lente trasera para mantener ambos limpios.
Transfiera el archivo de imagen a una computadora y vea el resultado con cualquier buen software de imágenes con un aumento del 100%. Seguramente verá algunas marcas grises: debe decidir si son importantes. ¿Tiene regularmente grandes áreas de tonos claros en sus imágenes? Si es así, valdrá la pena limpiar el sensor.
Es mejor prevenir que curar
No puede evitar que el polvo ingrese a su cámara digital, pero puede reducir un poco el riesgo utilizando uno o más de estos simples procedimientos.

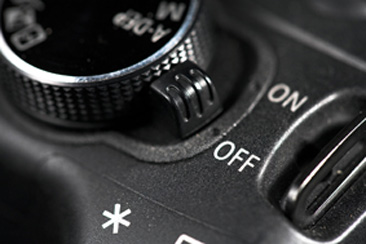

Apague la cámara antes de cambiar la lente. Esto reduce la carga estática en el sensor y evita que atraiga polvo.
Nunca deje la cámara con la montura del objetivo abierta. Cuando retire una lente, reemplácela inmediatamente con otra o coloque la tapa del cuerpo de la cámara.
Evite cambiar lentes en situaciones polvorientas. Si tiene que cambiar una lente en estas condiciones, sostenga la cámara con la montura hacia abajo para reducir el riesgo de que caiga polvo en la abertura.
Mantenga la tapa del cuerpo libre de polvo. ¿Sabías que la tapa del cuerpo y la tapa de la lente se unen entre sí? Esto mantendrá limpio el interior de ambas tapas cuando haya una lente en la cámara.
Limpieza del sensor
Cualesquiera que sean las precauciones que tome, algún día el sensor necesitará limpieza. Canon solo aprueba dos métodos. El primer método que puedes probar con un soplador de aire de goma. El segundo implica enviar la cámara a un Centro de Servicio Canon.
Para usar la técnica de soplador de aire, cambie la cámara a su modo de limpieza del sensor. En realidad, esto no limpia el sensor, solo le da acceso al sensor al levantar el espejo reflejo y abrir las persianas. Se recomienda que utilice la cámara desde una fuente de alimentación principal, a través de un acoplador de CC, cuando utilice este modo, de modo que no dependa de la batería para mantener abierto el obturador.
Se accede al modo de limpieza del sensor de la misma manera en todas las cámaras digitales profesionales EOS. Mientras presiona el botón "Menú", seleccione la pantalla del menú de configuración (menú de configuración 2 en la EOS-1D Mark II, EOS-1D Mark II N y EOS-1Ds Mark II). Mientras presiona el botón "Seleccionar", seleccione "Limpieza del sensor". Suelte y presione el botón "Seleccionar" y seleccione "Aceptar". Suelte el botón "Seleccionar" y la pantalla LCD mostrará "Limpieza del sensor". Presione el botón del obturador y el espejo se bloqueará y se abrirá el obturador. Consulte el manual de instrucciones de la cámara si necesita más detalles.

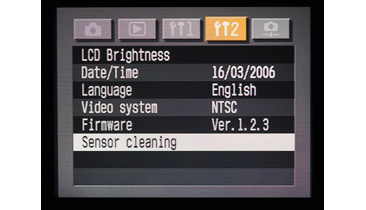

Se accede al modo de limpieza del sensor desde el menú en la parte posterior de la cámara.

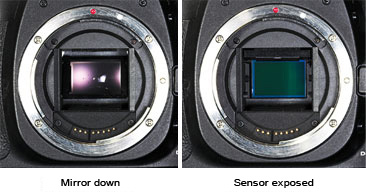

El modo de limpieza del sensor levanta el espejo reflejo y abre la cortina del obturador; en realidad, no limpia el sensor.
La técnica de soplador de goma no es invasiva, lo que significa que incluso si el obturador se cierra durante el procedimiento, es poco probable que dañe la cámara. Todo lo que necesitas es una bombilla de goma. A menudo se venden con un accesorio de cepillo y se usaron originalmente para limpiar diapositivas y negativos de películas. Retire el cepillo para que tenga un dispositivo que dé pequeños chorros de aire mientras aprieta la bombilla.
Con la cámara en modo de limpieza del sensor y sin la lente, coloque la punta del soplador justo dentro de la montura de la lente de la cámara y dé algunas ráfagas. Esto desplazará cualquier mancha de polvo que descanse sobre el sensor. Con suerte, el polvo saldrá de la cámara.

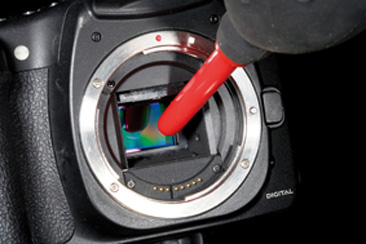

Dos o tres soplidos de un soplador de aire de goma desalojarán el polvo depositado en la cubierta del sensor.

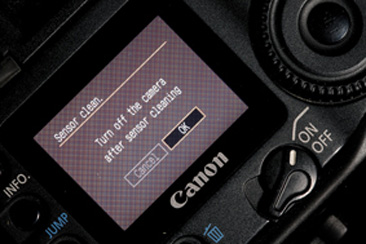

Recuerde apagar el modo de limpieza del sensor después de eliminar el polvo.
No utilice aire comprimido en latas; a menudo contiene propulsores líquidos que mancharán el sensor.
Otras técnicas de limpieza
Existen varias otras técnicas de limpieza de sensores. Ninguno de estos está aprobado por Canon, ya que existe el riesgo de dañar el sensor. Si prueba alguno de estos métodos, será bajo su propio riesgo y podría invalidar la garantía de la cámara.
El riesgo para el sensor es bastante pequeño, porque en realidad no es el sensor el que se ensucia. El sensor está protegido por un filtro de vidrio y el polvo se deposita en su superficie. Por lo tanto, eliminar el polvo es como limpiar un filtro de lente: existe el riesgo de rayar el filtro, pero este riesgo es bastante pequeño si sigue las instrucciones cuidadosamente.
Por otro lado, si rasca la cubierta del sensor, el costo de reemplazo será mucho mayor que el costo de la mayoría de los filtros de lentes.
El verdadero peligro en la limpieza del sensor es dañar el obturador de la cámara. Excepto durante una exposición, el sensor está cubierto por las cuchillas del obturador. Para acceder al sensor, debe abrir las cuchillas. Si estas cuchillas se cierran accidentalmente mientras toca el conjunto del sensor con ayudas de limpieza, se producirán muchos daños costosos. No intente este tipo de limpieza a menos que tenga confianza en su capacidad para hacerlo sin dañar su cámara.
Cepillo de limpieza
Si bien un soplador de aire de goma moverá el polvo ligeramente asentado, es posible que no tenga ningún efecto sobre el polvo que se adhiere con más firmeza. Cepillar la superficie del sensor puede ser efectivo, pero no con cualquier pincel. Necesita uno que sea ultra limpio y del tamaño adecuado para el sensor. Los cepillos de polvo visible, aunque caros, parecen tener la especificación correcta. Funcionan no solo limpiando el polvo, sino también usando estática para atraer el polvo a las cerdas. Idealmente, un solo barrido del cepillo a través del sensor eliminará el polvo. Los cepillos de polvo visible vienen en diferentes tamaños para adaptarse a diferentes tamaños de sensores. Lea toda la información en www.visibledust.com antes de continuar. Recuerde, esta técnica no está aprobada por Canon y su uso puede afectar la garantía de su cámara.

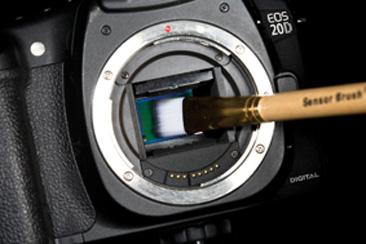

Un cepillo para polvo visible está diseñado para limpiar sensores de cámaras digitales.
Limpiar el sensor
Puede usar una espátula de plástico con una cubierta de papel limpia impregnada de líquido para limpiar el sensor. El líquido generalmente es metanol, un alcohol que se evapora rápidamente sin dejar ningún residuo. Aplique unas pocas gotas de metanol en el extremo del hisopo y páselo firmemente sobre el sensor. El extremo de la espátula es flexible, lo que significa que es difícil aplicar una presión excesiva. Si desea hacer un segundo hisopo, simplemente invierta el movimiento, de modo que el borde opuesto de la espátula se retraiga a través del sensor (esto evita que el polvo o la suciedad del primer barrido vuelva a presionarse en la superficie o el vidrio). Los hisopos de sensores y el líquido de limpieza son suministrados por Photographic Solutions Inc. (www.photosol.com/swabproduct.htm) y Just Limited (www.cameraclean.co.uk/main/guarantee.php). Recuerde, esta técnica no está aprobada por Canon y su uso puede afectar la garantía de su cámara.

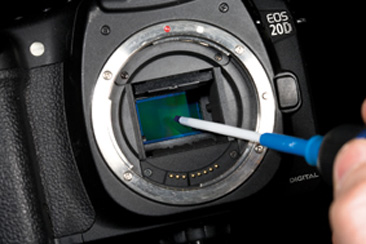

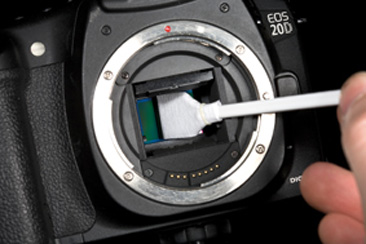

Limpiar la cubierta del sensor con un hisopo puede eliminar las partículas de polvo rebeldes.
Agarrando las motas
Hay un dispositivo útil para eliminar manchas más grandes de polvo de la cubierta del sensor. Llamado SpeckGrabber, es una pequeña pieza de goma en el extremo de un palo. El caucho tiene una adherencia incorporada, lo que significa que el polvo se adherirá a él. Para usarlo, limpie la goma con un pañuelo de limpieza especial y luego simplemente toque la superficie del sensor con SpeckGrabber. La partícula de polvo saldrá. Este es un método de limpieza muy selectivo, no apto para limpiar toda el área del sensor, por lo que es posible que desee utilizarlo además de una de las otras técnicas en lugar de hacerlo solo. SpeckGrabber (de Just Limited) no está aprobado por Canon y puede afectar la garantía de su cámara.
SpeckGrabber es útil para eliminar partículas individuales de polvo.
Soluciones de software
A pesar de todos sus intentos de evitar que el polvo llegue al sensor y de varios métodos de limpieza, es posible que algunas de sus exposiciones se vean afectadas por las marcas grises. Afortunadamente, es bastante fácil, y mucho más seguro, limpiar en una computadora. Simplemente descargue los archivos de imágenes en su disco duro y abra una imagen en cualquier buen software de imágenes, como Photoshop Elements o ArcSoft PhotoStudio (suministrado gratuitamente con muchos modelos de cámara EOS), o Photoshop. Todos estos tienen una "herramienta de clonación", o una función similar, que le permite seleccionar un área cercana a la mota de polvo y copiar esto sobre la marca. Con un poco de habilidad puedes retocar la imagen para que sea imposible ver dónde estaban las manchas.
El propio software de imágenes de Canon, Digital Photo Professional, va un paso más allá. No solo tiene una función de clonación estándar, sino que también ofrece retoque automático. Canon ha incorporado su sistema "FARE" en el software, la misma tecnología utilizada en escáneres para superar los problemas del polvo. Si elige "Reparar (oscuro)" en el menú Herramientas> Iniciar herramienta de sello y luego selecciona un área pequeña que incluye la mota de polvo, la marca desaparecerá como por arte de magia. Elegir "Reparar (luz)" funcionará con la misma magia en los puntos blancos.
Digital Photo Professional se encuentra en el disco EOS Digital Solutions suministrado con muchos modelos digitales EOS, pero es posible que deba actualizar el software a la última versión para aprovechar esta función de retoque automático. Vaya a www.canon-europe.com y siga el enlace "Descargar software".

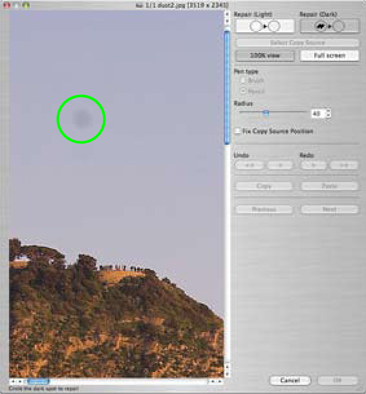

La ventana "Reparar" en el software Digital Photo Professional de Canon proporciona una manera fácil de eliminar las manchas oscuras en sus fotografías. Simplemente coloque el círculo verde sobre el área afectada y haga clic en el mouse de la computadora. El tamaño del círculo se puede ajustar con la barra de control "Radio" para adaptarse a la marca.
Nuevas técnicas para combatir el polvo.
Con la introducción de la EOS 400D en 2006 y la EOS-1D Mark III en 2007, Canon ha revelado una nueva tecnología para combatir el problema del polvo. Puede que no haya sido el primero en abordar el problema del sensor de polvo en la cámara, pero la solución de Canon es una de las más completas y está demostrando ser muy efectiva, incluso en entornos extremadamente hostiles. Es probable que esta tecnología aparezca en otras cámaras EOS a medida que se introducen.
Una carga antiestática repele las partículas de polvo.
Repeler las partículas
Hablamos de la acumulación de polvo en el sensor digital. Esto no es estrictamente cierto. El sensor es una unidad sellada que incluye varios filtros. Si el polvo se asienta, está en el filtro frontal. Este filtro se trata con un proceso de carga antiestática para repeler el polvo con carga estática.
No solo eso, sino que este filtro está más alejado del sensor que en los modelos anteriores. Esto arroja las motas de polvo más desenfocadas, con el resultado de que es menos probable que se muestren en la imagen.
Sacudiendo el sensor
En la EOS 400D y en todos los modelos digitales EOS desde entonces, el filtro en frente del sensor está conectado a una unidad de vibración ultrasónica accionada por un elemento piezoeléctrico. Cuando se activa, el polvo se sacude de la superficie y queda atrapado por un borde adhesivo que rodea el filtro. El conjunto del sensor tiene una junta tórica interna para que nada del polvo pueda pasar entre los filtros o al sensor mismo.
Aunque Canon no es el primero con este tipo de sistema antipolvo, la cámara hace vibrar el filtro frontal del sensor (filtro de paso bajo 1), en lugar de utilizar una lámina de vidrio adicional que podría degradar el rendimiento óptico.
La configuración predeterminada de la cámara opera el sensor de autolimpieza durante un segundo cuando se enciende la cámara, y nuevamente cuando se apaga. La secuencia de apagado se usa porque el polvo es más difícil de desalojar después de haber estado en el filtro durante un período prolongado. La autolimpieza se puede desactivar con un comando de menú. También puede activar la secuencia de limpieza mientras la cámara está encendida usando un comando de menú.
La limpieza del sensor nunca obstaculiza el disparo. En el momento en que presiona el botón del obturador (parcial o totalmente), la limpieza del sensor se detiene y puede tomar una fotografía.
La operación de autolimpieza usa muy poca energía, por lo que no conduce a una reducción significativa en el número de disparos posibles con una batería cargada. Sin embargo, el elemento piezoeléctrico se calienta durante el uso, por lo que, para evitar el sobrecalentamiento, no volverá a funcionar durante 3 segundos después del uso.
El filtro frente al sensor está conectado a una unidad de vibración ultrasónica accionada por un elemento piezoeléctrico.
Datos de eliminación de polvo
Si el polvo se pega y no desea utilizar un cepillo o hisopos para limpiarlo, las nuevas cámaras tienen una opción más. "Eliminar datos del polvo" asigna el tamaño y la posición de las partículas y agrega la información a los archivos de imagen que captura. Luego, cuando abre el archivo en Digital Photo Professional versión 2.2 (suministrado en el CD con la cámara), el software borra automáticamente las manchas de polvo para obtener una imagen limpia.
Primero, debe obtener los datos de eliminación de polvo. Para ello, elija la función de menú adecuada y tome una hoja de papel blanco que esté desenfocada. La cámara anula cualquier configuración que haya realizado y dispara a f / 22 con una velocidad de obturación de 1/2 segundo o más rápida, ISO 800, flash apagado y modo de disparo de disparo único. Si no hay suficiente luz, o la iluminación en el papel es muy desigual, o la exposición no es adecuada, aparecerá un mensaje en la pantalla LCD pidiéndole que intente nuevamente.
Dust Delete Data funciona con imágenes JPEG y RAW. Los datos usan solo unos pocos kilobytes y no afectan la velocidad de disparo continuo o la ráfaga máxima. La información se almacena en la cámara, por lo que no necesita cargar una tarjeta CF cuando captura la información. Una vez almacenado, se aplica a cada imagen que tome.
Cuando registra datos de eliminación de polvo, la fecha y la hora también se registran y aparecen en el menú para que pueda verificar la última vez que se realizó. Se recomienda que actualice los datos antes de tomar fotografías importantes o después de cambiar las lentes en un lugar polvoriento.
Puede ser una buena idea desactivar la función de limpieza automática del sensor cuando se usan datos de eliminación de polvo, o puede sacudirse el polvo que se ha mapeado.
Puede borrar los datos de eliminación de polvo, y así evitar que se agregue a las imágenes, utilizando el elemento de menú "Borrar todas las configuraciones de la cámara".

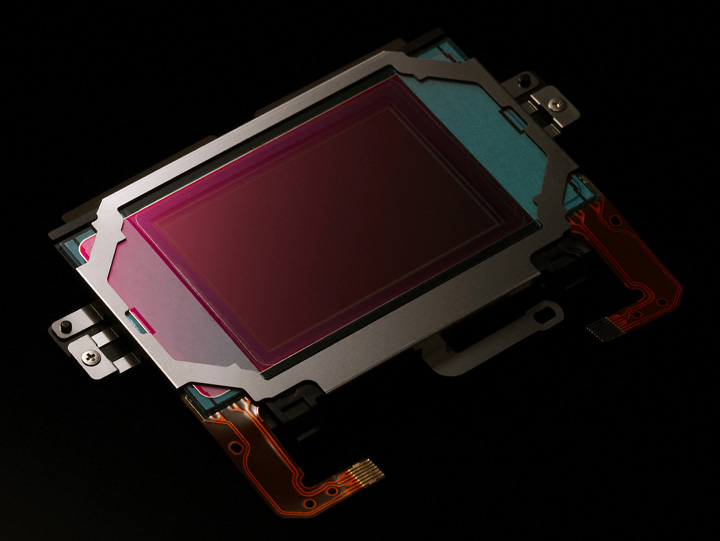

Limpieza por movimiento de onda ultrasónica EOS-ICS (UWMC)
La EOS-1D X toma el sensor de autolimpieza que se encuentra en otras cámaras EOS y lo mejora para hacerlo más efectivo en la eliminación del polvo. En lugar de simplemente hacer vibrar los filtros frente al sensor y permitir que el polvo caiga por gravedad hasta el borde adhesivo, la cámara utiliza la Limpieza por movimiento de ondas ultrasónicas (UWMC) que genera una onda portadora desde la parte superior hasta la parte inferior de los filtros para que el polvo Las partículas son transportadas físicamente a la superficie de captura. Esto es más efectivo, no solo contra las partículas de polvo grandes, sino también contra las partículas más pequeñas que se vuelven obvias cuando se baja la abertura. Los filtros delante del sensor CMOS también cuentan con un recubrimiento de flúor antipolvo que mejora el rendimiento de la onda portadora con partículas de polvo pegajosas o húmedas.
La unidad EICS en la EOS-1D X se ha mejorado con respecto a las unidades anteriores: ahora incluye la limpieza ultrasónica de movimiento de onda para hacer rodar las partículas de polvo por los filtros frente al sensor CMOS.
