El disparadorPentaprisma o pentaespejo
Debemos entender que la luz de una cámara reflex rebota por sucesivos espejos en el interior y hacen falta distintos espejos para recolocarla y poder ver bien la imagen en el visor, ya que al pasar por cada uno de ellos la luz queda invertida. También contamos con presencia de lentes reductoras para adaptar el tamaño de la imagen al visor.
En los folletos de los comercios no suelen decir si un modelo lleva pentaprisma o pentaespejo pero es un dato muy a tener en consideración.
Las cámaras réflex incorporan un pentaprisa o un pentaespejo para que podamos ver la imagen que capta nuestro objetivo pero ¿Cuál de las dos opciones es mejor? Vamos a verlo:
Pentaprisma

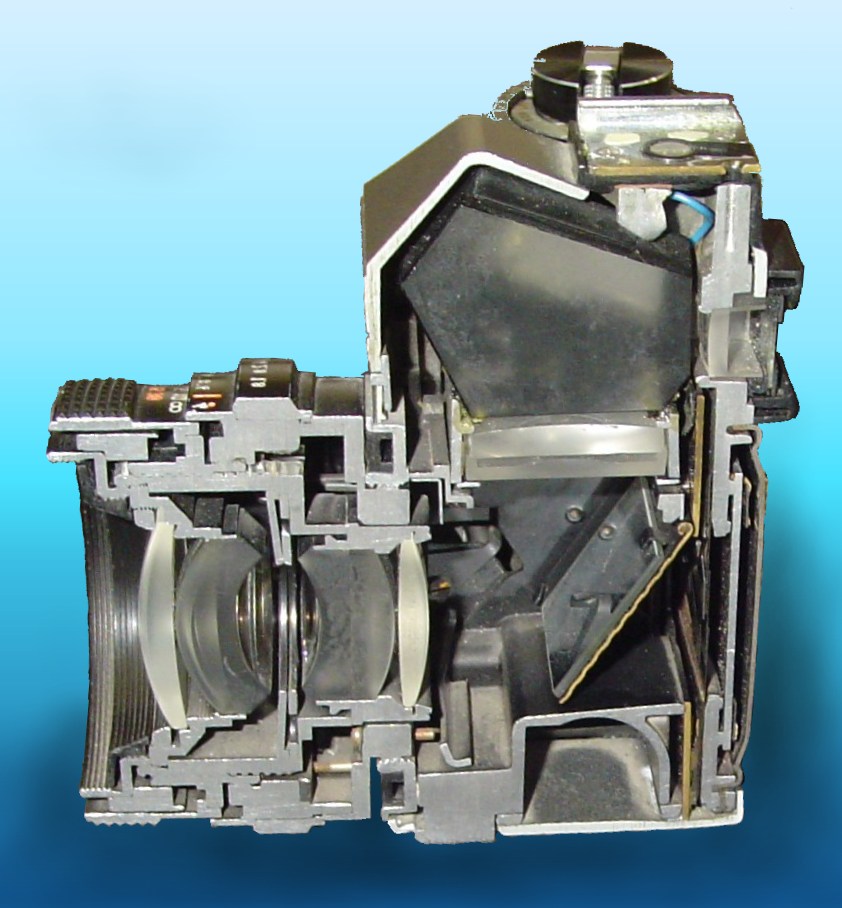

El pentaprisma (pentaprism en inglés), presente en las cámaras de altas prestaciones, es un cristal con forma de prisma reflectivo con 5 caras (de ahí su nombre) que se encuentra dentro del cuerpo de las cámaras réflex, formando parte del sistema óptico del visor. Se emplea para desviar un rayo de luz en ángulo de 90°. El rayo de luz se refleja dos veces dentro del prisma, permitiendo la transmisión de una imagen en ángulo recto sin invertirla, contrario a lo que haría un prisma común.
Las reflexiones dentro del prisma no son provocadas por la reflexión interna total, debido a que los rayos ya poseen un ángulo menor al denominado ángulo crítico. Ambas caras están revestidas para proveer una superficie espejada. Las dos caras opuestas a las encargadas de transmitir el rayo de luz también están revestidas, pero con un revestimiento anti-reflexión para reducir reflexiones espurias. La quinta cara del prisma no es ópticamente usada, pero su función consiste en truncar lo que de otra forma sería un ángulo torpe uniendo las dos caras reflectivas.
Una variante de este prisma es el pentaprisma con techo el cual es comúnmente usado en el visor de imagen de las cámaras réflex de único objetivo o SLR. En este caso, la imagen necesita ser reflejada de izquierda a derecha (es decir, de forma invertida), ya que el prisma transmite la imagen formada a la pantalla de enfoque de la cámara, la cual es auto-reflejada por el espejo contenido en el cuerpo de la cámara. Esta reflexión se obtiene reemplazando una de las caras reflectivas de un pentaprisma normal por una que posee un "techo", el cual consiste de dos superficies adicionales anguladas entre sí y que se juntan formando un ángulo de 90°. Esta forma de prisma produce la inversión de la imagen en sentido horizontal, la inversión de la imagen en sentido vertical, la ha realizado previamente el espejo.
Pentaespejo
El pentaespejo (pentamirror) es una solución alternativa al pentaprisma utilizada normalmente en cámaras réflex de gama básica. En lugar del bloque sólido de cristal que es el pentaprisma, se utilizan una serie de espejos para realizar la misma función que realiza el pentaprisma. Se trata de una solución más económica y ligera que deriva en una calidad de imagen percibida a través del visor de menor calidad y luminosidad que el pentaprisma.
